По сравнению с другими сигналами, сигналы Ethernet появляются с высокой частотой в пользовательских контактных кольцах JINPAT. Будь то контактное кольцо для капсул, контактное кольцо для блинов или контактное кольцо для полого вала, существует множество контактных колец со встроенным сигналом Ethernet. Являясь пионером в производстве контактных колец, компания JINPAT обеспечивает почти 95% кастомизации продукции. Это означает, что многие из их новейших адаптированных контактных колец также интегрируют сигналы Ethernet, причем подавляющее большинство из них приходится на встроенные в сигнал gigabit Ethernet контактные кольца.

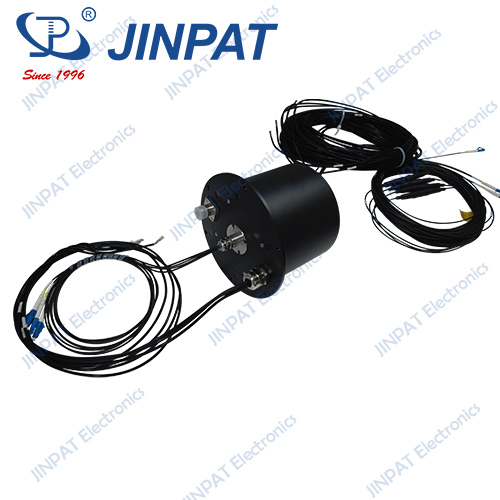

Let’s take a look at one of the slip rings, the LPT000-7510-04E3, which integrates multiple power channels and gigabit Ethernet signals on a hollow shaft. This product has 75 10A current channels in the power ring section and 4 gigabit Ethernet channels in the signal module. Although it has a large number of channels, its functions are relatively simple, as all the power channels in the power ring are 10A current channels, and all the signal modules are gigabit Ethernet signals. 10A current is one of the three standard current types for JINPAT hollow shaft, and the manufacturing technology is very mature. JINPAT is also a leading manufacturer of slip rings that integrate Ethernet signals. With high protection and structural optimization, this product has super high reliability.

По сравнению с продуктом, который объединяет 75 каналов 10A, LPT070-0525-0412-0607-4602- 02E3 от JINPAT состоит из нескольких каналов питания и гигабитных Ethernet-каналов с различными техническими характеристиками. Секция power ring включает в себя 5-полосные 25A, 4-полосные 12A, 6-полосные 7A и 46 удаленных каналов тока 2A, в то время как сигнальный модуль имеет только 2 гигабитных сигнала Ethernet. Особенность этого продукта заключается в том, что силовое кольцо поддерживает несколько различных диапазонов напряжений: канал тока 25 А работает при 700 В переменного тока, часть 12 А – при 400 В переменного тока, а остальная часть силового кольца – при 220 В переменного тока. Сигнальный модуль рассчитан на 24 В переменного тока, что делает его относительно редким специальным контактным кольцом с полым валом, сочетающим сигналы высокого и низкого напряжения.
