Являясь производителем контактных колец с высокой степенью индивидуализации, JINPAT Electronics разработала множество контактных колец с различным внешним видом, размерами и характерными функциями. Среди всех наших продуктов с контактными кольцами контактное кольцо JINPAT Pin Connection, без сомнения, является совершенно особой отраслью. Хотя существует менее 10 моделей контактных соединительных колец, они сильно отличаются друг от друга. Штифты делают установку очень удобной.

Для начала давайте взглянем на серию контактных колец SR Pin Connection Slip Ring. Этот тип скользящих колец специально разработан для бестеневой лампы. Скользящее кольцо может объединять от 3 до 9 каналов. Некоторые из них представляют собой общее электрическое контактное кольцо; некоторые могут интегрировать канал видеосигнала высокой четкости SDI. Контактное кольцо SR-3 pin connection slip ring – это модель с небольшим количеством каналов. Имеется 3 канала питания 10A/11A. Что касается контактного кольца SR-9, то здесь имеются каналы для другого электрического сигнала и сигнала SDI. А коаксиальный кабель RG179 с сопротивлением проникновения 75 Ом используется для передачи видеосигналов высокой четкости. Скользящие кольца SR-3 и SR-9 работают при напряжении 48 В постоянного тока.

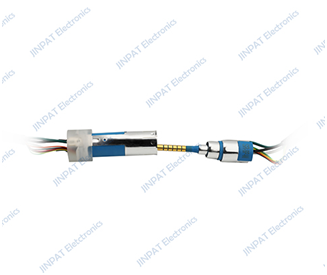

Контактное кольцо для контактного соединения JINPAT SR-9P-M
Бестеневые лампы работают в помещении с постоянной температурой и влажностью. Такая сцена применения делает скользящие кольца для штифтового соединения неприменимыми без градации защиты. Скользящее кольцо для подключения входного штыря LPS-0705 предназначено для морского испытательного оборудования, которое также имеет схожую область применения. LPS-0705 использует мультиэлектрический кабель и медное кольцевое соединение. Такая особенность способствует превосходному балансу между сроком службы контактного кольца и электрическими характеристиками. Такая конструкция также повышает ударопрочность скользящего кольца.
